VIN338 Airport (EOL)

EOL:  Attenzione! Questo prodotto ha raggiunto il suo fine vita. Sebbene continuiamo a fornirlo in questo momento, non lo consigliamo per nuovi progetti di monitor e display. Contattaci per maggiori informazioni!

Descrizione

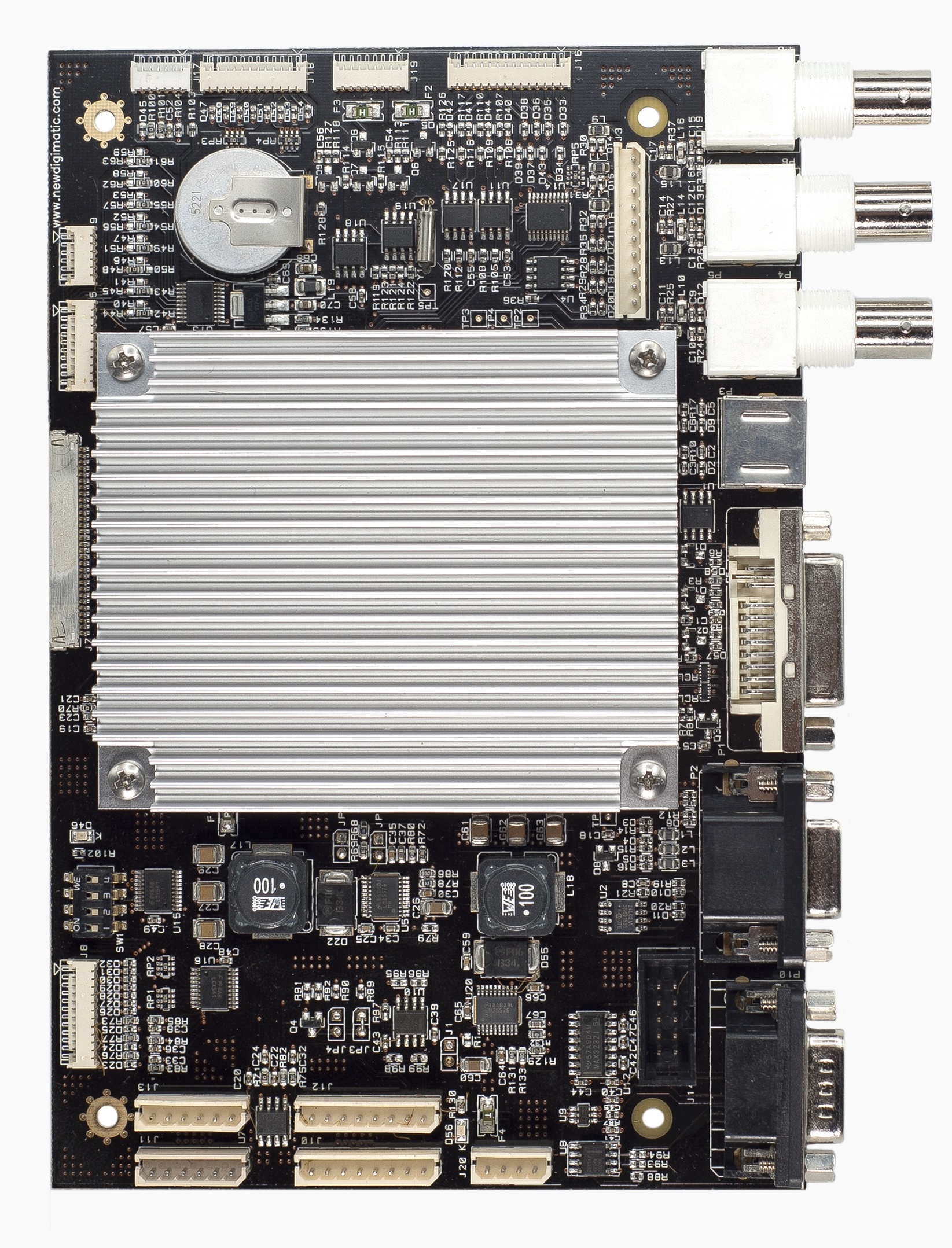

La VIN338 Airport è una scheda altamente integrata che interfaccia gli ingressi digitali DVI, RGB e video praticamente in qualsiasi formato con un display. È ottimizzato per monitor ad alte prestazioni, value line, flat-panel in applicazioni critiche di informazioni Video (aeroportuali, ferroviarie, bancarie, ecc.).

La VIN338 Airport è dotata dell’ultima generazione di Processore di immagini con HDMI interno, ADC a 10 bit, decoder video e un’interfaccia di memoria esterna per supportare funzionalità di windowing più avanzate e display ad alta risoluzione.

Le caratteristiche includono elaborazione dati completa a 10 bit, motion-adaptive deinterlacing di alta qualità fino a 1080i con elaborazione avanzata a basso angolo, conversione frame-rate, Picture-in-Picture (PIP), Picture-off-Picture (POP), e ridimensionamento avanzato di alta qualità. Inoltre, il processore di immagini offre la tecnologia PixelBoost™ programmabile, una riduzione avanzata del rumore 3D e un filtro a pettine 3D per supportare il decoder video integrato, ha capacità innovative di autodiagnosi con possibilità di comunicare il suo stato tramite RS232/485.

Computer, da VGA a WUXGA (1920X1200), le immagini video possono essere ridimensionate per adattarsi a un dispositivo di visualizzazione target con qualsiasi risoluzione, fino a WUXGA.

I circuiti di ottimizzazione permettono di creare immagini nitide e chiare, centrate sullo schermo, senza l’intervento dell’utente.

VIN338 Airport supporta dati video NTSC, PAL, SECAM, RGB – Y/Cb, Cr con un rapporto di aspetto 4:3 e sorgenti con rapporto di aspetto 16:9, come DVD o HDTV.

L’utilizzo della VIN338 Airport aumenta l’affidabilità del monitor e riduce drasticamente i tempi di fermo macchina.

Specifiche Tecniche



Chip Set

  • PW338C

Panel Connectivity

  • All LCD TFT Panels up to 1920X1200 – 4 :3 and 16:9

Graphic Digital (DVI) Interface

  • Digital Single Link DVI Connector
  • Supports integrated HDCP 1.1
  • TMDS Receiver compliant with DDWG DVI 1.0 Specification
  • Supports data transfer rates up to 162 MPixels/S input rate
  • Scalable bandwidth from VGA to WUXGA
  • High inter-pair skew tolerance up to one full clock cycle

Graphic Analog Interface

  • 1 15-pin, Standard VESA DSUB Connector (External Input)
  • 1 Molex 50-37-5103 10pin Connector (Internal Input)
  • Up to 162 MHz conversion rate
  • Supports Analog input up to WUXGA Hz
  • 500 MHz Maximum analog bandwidth
  • .5 ~ 1.0V Analog input range 75 Ohm terminated
  • Offset and Gain adjustment
  • Interlaced or progressive inputs
  • Supports Separate H/V Sync , Composite H/V Sync (TTL Levels) and Sync-on-Green (SOG)

Video Graphic Modes Compatibility

  • All standard video graphic modes up to WUXGA (1920X1200) @60Hz
  • Horizontal Frequency 15Khz to 85Khz (Max 162MHz Clock rate)
  • Vertical Frequency 50 to 120Hz

Video Interface

  • 3 BNC for 1 CVBS, 1 RGB or Component input and 1 Minindin 4pin for 1 Y/C input
  • 2 RGB or Y/Cr,Cb inputs via expansion connectors.
  • Format : PAL BGDHIN, Combination-PAL N, PAL M,NTSC M, NTSC- Japan, NTSC 4,43 and SECAM (Automatic switching)



  • High Performance Digital Video Decoder
  • High-Quality A/D converters and associated Clamp and AGC
  • Digital Adaptive 2/4 Line Combi Filter
  • HPLL for TV mode or VCR mode
  • Control : Brightness, Contrast, Saturation, Sharpness

Image Control by On-Screen Display (OSD)

  • Brightness
  • Contrast
  • Sharpness
  • Colour Temperature
  • Phase and Frequency
  • Horizontal and Vertical position
  • Auto Adjustments
  • PIP / POP
  • Aspect

Analog and Digital I/O

  • 3 Analog in 0-5V 10-KOhm
  • TBD Analog out
  • 7 TTL in 10-KOhm P.U.
  • 8 LVTTL out 25mA T.P.

Measurement

  • Inverter Current 0-30ADC
  • Inverter Voltage 0-28VDC
  • Panel Current 0-4ADC
  • Panel Voltage 0-14VDC
  • On board temperature -55°C to 125°C
  • Ambient Light Dark to 10.000lux (Relative measure)

Fan Control

  • 1 line without processor control (only setup) 2A-30VDC
  • 1 line directly controlled by processor 2A-30VDC



Real Time Clock/Calendar

  • For automatic pre-programmed event (St. by, Wk.up, ecc)
  • Tracks time in Hours, Minutes, and Seconds ,Day of the Week, Day, Month, and Year

Control Modes

  • Seven push-buttons
  • Infrared
  • Serial RS232
  • Serial RS485

Output Panel Signal

  • Single or Dual LVDS JEIDA or NS Format

Panel Power Supply

  • 3,3 – 5 – 12 VDC / 3A Max

Inverter Support

  • 12-24 VDC Power
  • Enable pin signal
  • Dimmer Adjust pin signal 0 – 5 VDC

Power requirements

  • 12-24 VDC /Min. 5W Max 600W depending on the panel used

Environmental and Reliability

Operating Conditions

  • Temperature : 0°~ 50°
  • Humidity : 10% ~ 80%, non-condensing
  • Altitude : maximum 3,000m

Transportation Conditions

  • Temperature : -25°~ 60°
  • Humidity : 5% ~ 95%, non-condensing
  • Altitude : maximum 15,000m

Storage Conditions

  • Temperature : -20°~ 50°
  • Humidity : 5% ~ 95%, non-condensing
  • Altitude : maximum 3,000m
