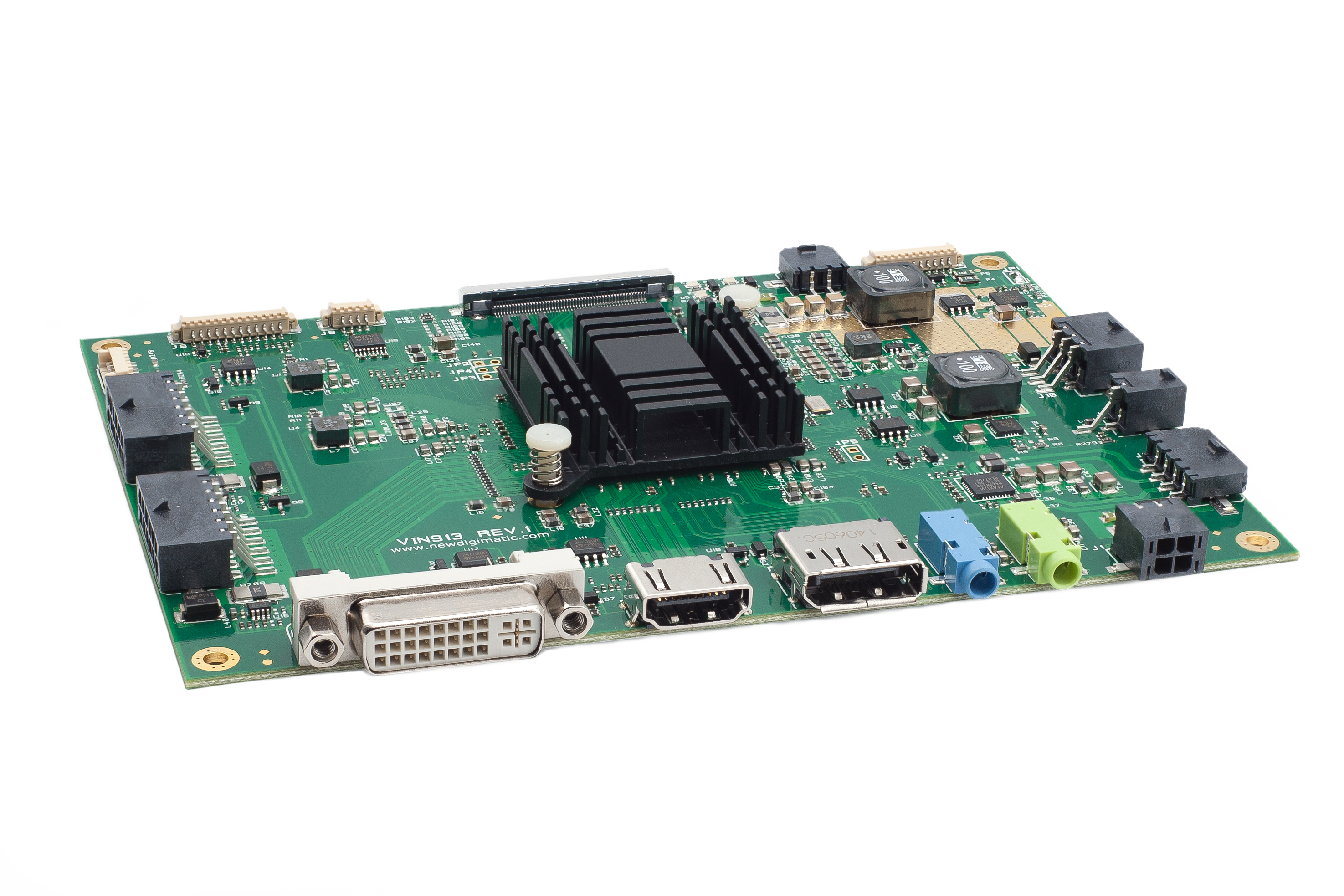

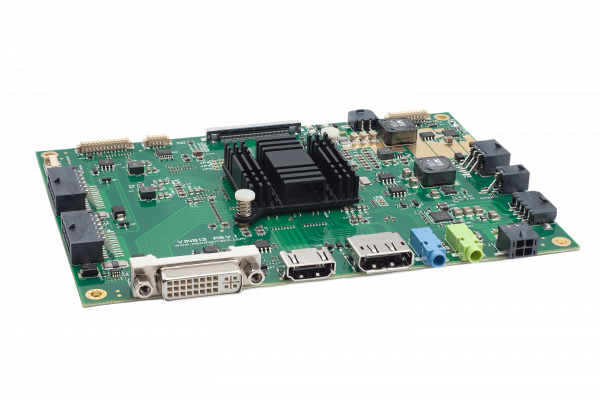

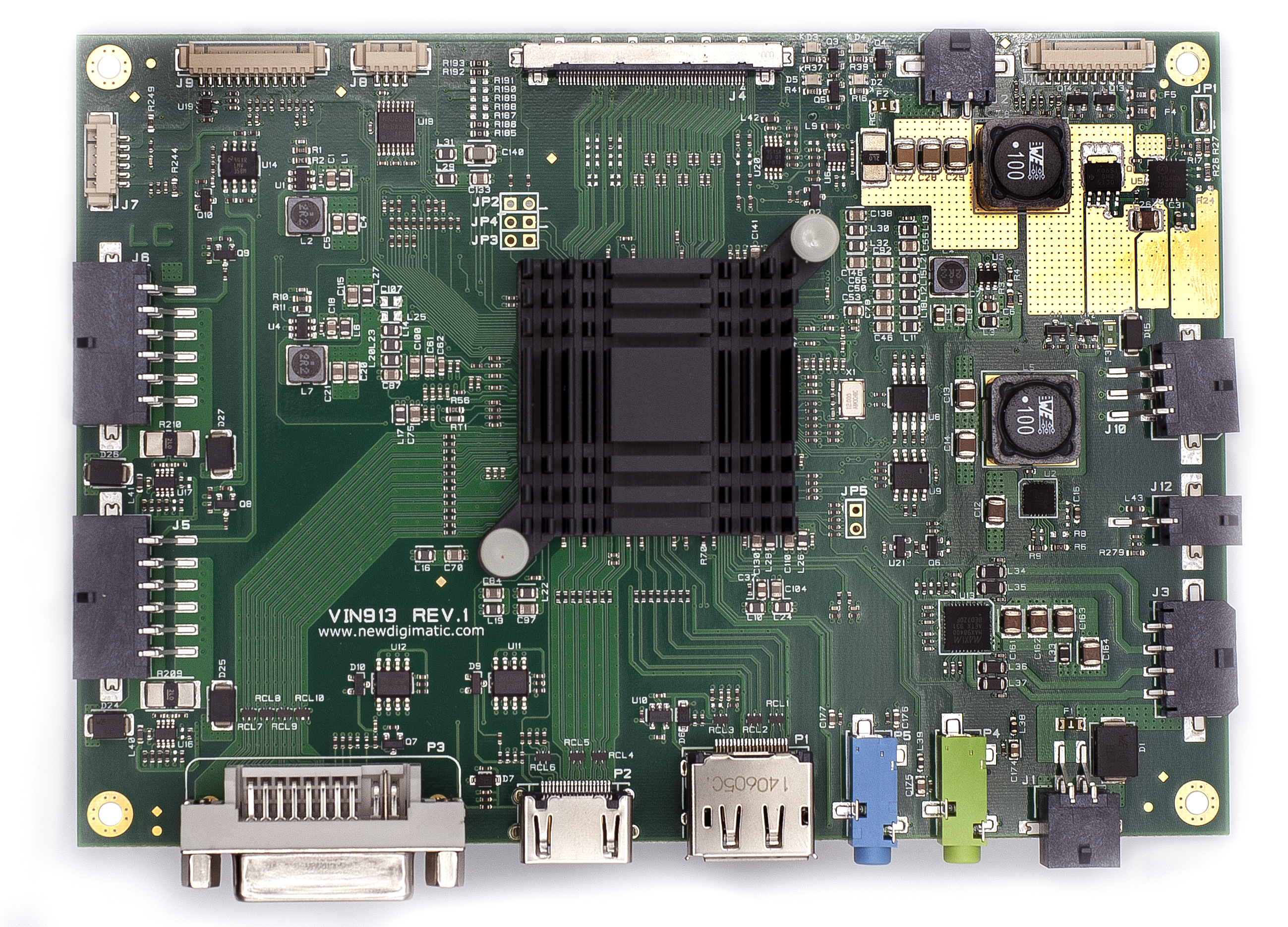

VIN913

Descrizione

La VIN913 è una scheda altamente integrata che interfaccia ingressi video digitali HDMI, DisplayPort e DVI praticamente in qualsiasi formato a un display flat-panel.

La VIN913 è ottimizzata per monitor ad alte prestazioni ed è dotata di un avanzato processore d’immagine con HDMI2.0 interno DP1.2 HBR2 e DVI/HDMI1.4.

Tutti gli ingressi sono compatibili con HDCP (High-bandwidth Digital Content Protection).

Computer, da VGA a DCI 4K (4096×2160@60Hz), le immagini possono essere ridimensionate per adattarsi a un dispositivo di visualizzazione target con qualsiasi risoluzione, fino a 4096×2160@60Hz.

Il circuito di ottimizzazione permette di creare immagini nitide e chiare, centrate sullo schermo, senza l’intervento dell’utente.

La VIN913 include un sensore di luce per il controllo automatico della retroilluminazione, un sensore di temperatura per il controllo della ventola programmabile e un amplificatore stereo fino a 20+20W@8-Ohm.

La VIN913 ha capacità innovative di autodiagnosi con possibilità di comunicare il suo stato tramite RS232.

L’utilizzo della VIN913 aumenta l’affidabilità del monitor e riduce drasticamente i tempi di fermo macchina.

Specifiche Tecniche

Chip Set

  • MST9U13Q1

Panel Connectivity

  • All LCD TFT Panels up to 4096×2160@60Hz – 4:3 and 16:9

Digital Input (HDMI) Interface

  • 1 HMDI Standard Connector
  • HMDI 2.0 compliant Rx
  • Supports resolutions up to DCI 4K (4096×2160@60Hz )
  • Deep color and wide gamut support: 8/10/12-bit at YCC 4:4:4
  • Supports integrated HDCP 2.2

Digital Input (DisplayPort) Interface

  • 1 DisplayPort Standard Connector
  • 4-lane DP1.2 HBR2 compliant Rx
  • One auxiliary channel
  • Supports SST with resolution up to DCI 4K (4096×2160@60Hz )
  • Supports integrated HDCP 2.2

Digital Input (DVI) Interface

  • 1 DVI-I Dual Link Standard Connector
  • One DVI Compliant Input Ports
  • Operates up to 165MHz Single link up to 1920X1200@60Hz
  • Operates up to 165MHz Dual link  up to 2560X1600@60Hz
  • Supports integrated HDCP 1.4

Pages Control by On-Screen Display (OSD)

  • Input Source
  • Brightness and Contrast
  • Color Format
  • Color Setting
  • Picture Quality
  • Display Setting
  • Audio Setting
  • Other Setting

7 Control Modes

  • Seven push-buttons
  • Infrared
  • One Serial RS232

Digital  I/O

  • 3Vor 5V (Default) I2C-Bus
  • 2 TTL in    10-KOhm P.U.
  • 2 Open Drain 24V 400mA Inductive Load

Output Panel Interface

  • Supports 8-ch V-by-One compliant transmitter
  • Supports eDP compliant transmitter up to 8 lanes

Panel Power Supply

  • 5 – 12 VDC / 5A Max

Inverter Support

  • 12/24 VDC Power
  • Enable pin signal
  • Analog Dimmer adjust 0 – 3.3VDC or Digital PWM pin signal

Measurement

  • Inverter 1 Current 0-15 ADC Max
  • Inverter 1 Voltage 0-26 VDC Max
  • Inverter 2 Current 0-15 ADC Max
  • Inverter 2 Voltage 0-26 VDC Max
  • Panel Current 0-5   ADC Max
  • Panel Voltage 0-12 VDC Max
  • On board temperature -40°C to 85°C
  • External temperature -40°C to 85°C
  • Ambient Light Dark to 10.000 Lux (Relative measure)

Fan Control

  • 1 line setup via RS-232 protocol  12-24VDC 2A



Power requirements

  • 12 –24VDC Max 5W Only VIN913 Control Board
