VIN6038

Descrizione

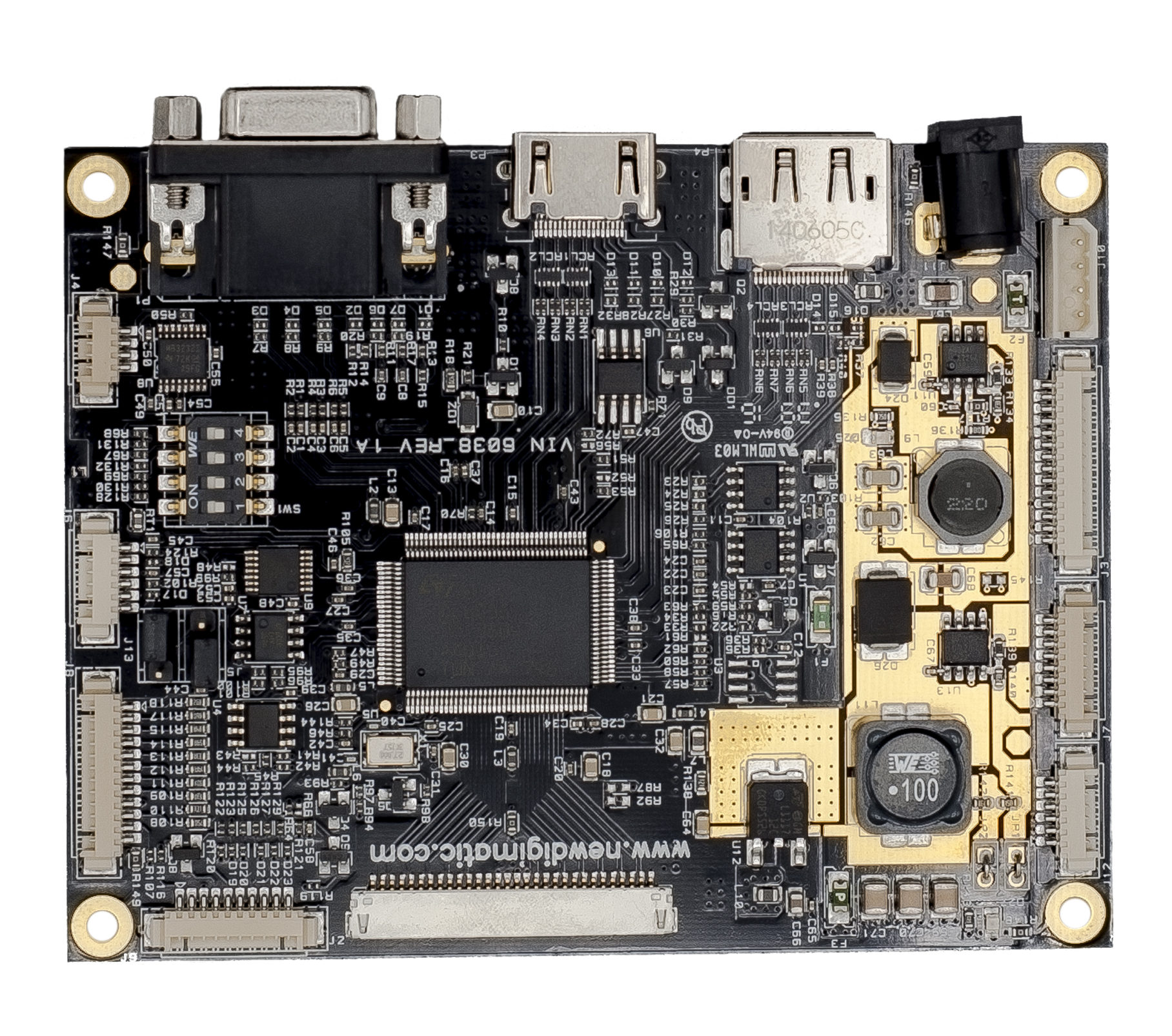

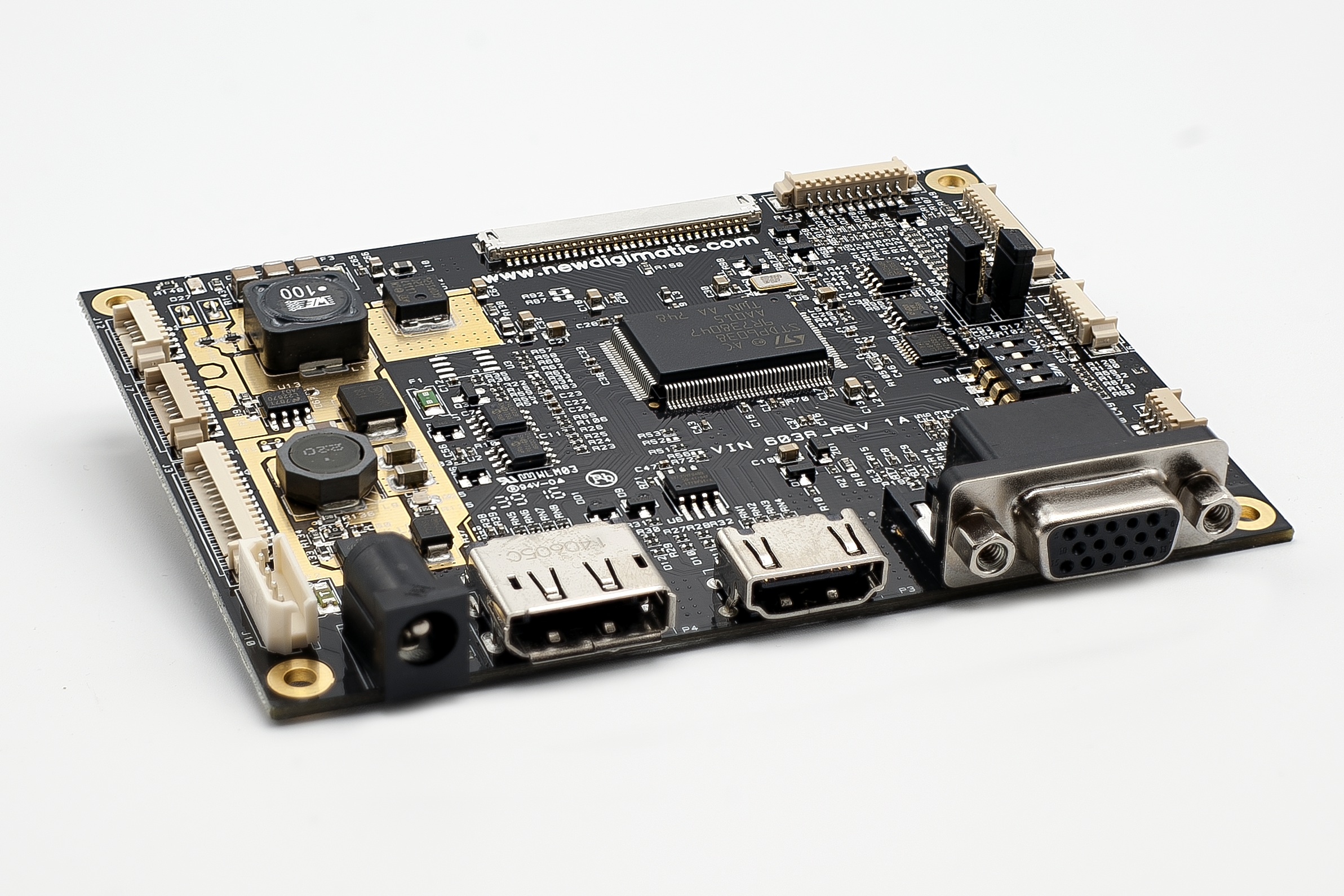

LCD Controller Board VIN6038 è una scheda altamente integrata che interfaccia ingressi video HDMI, DisplayPort e RGB praticamente in qualsiasi formato ad un display.

La VIN6038 è ottimizzata per monitor ad alte prestazioni ed è dotata di un avanzato processore d’immagine altamente integrato con HDMI interno, DisplayPort e ADC a 10 bit.

Computer, da VGA a WUXGA (1920X1200), le immagini possono essere ridimensionate per adattarsi a un dispositivo di visualizzazione target con qualsiasi risoluzione, fino a WUXGA.

Il circuito di ottimizzazione permette di creare immagini nitide e chiare, centrate sullo schermo, senza l’intervento dell’utente.

LCD Controller Board VIN6038 include un sensore di luce per il controllo automatico della retroilluminazione, un sensore di temperatura per il controllo programmabile della ventola e un allarme per le difettosità sul sistema di retroilluminazione.

Gli ingressi HDMI e DisplayPort sono compatibili con HDCP (High-bandwidth Digital Content Protection).

Specifiche Tecniche

Chip Set

  • STDP6038

Panel Connectivity

  • All LCD TFT Panels up to 1920X1200 – 4 :3 and 16:9

Graphic Digital (HDMI) Interface

  • 1 HMDI Standard Connector
  • HMDI 1.3 compliant Rx
  • Supports resolutions up to 1080p/WUXGA 1920X1200@60Hz
  • Deep color and wide gamut support: 12-bit HDMI input at YCC 4:4:4
  • Backwards compatible with DVI
  • Supports integrated HDCP

Graphic Digital (DisplayPort) Interface

  • 1 DisplayPort Standard Connector
  • 4-lane DisplayPort 1.1a compliant Rx
  • One auxiliary channel
  • Supports integrated HDCP

Graphic Analog Interface

  • 1 15-pin, Standard VESA DSUB Connector
  • 205 MHz 10-bit ADC supports analog input up to UXGA 1920X1200@75Hz
  • Composite-sync and Sync-on-Green (SOG) support
  • Instant AutoTM for automatic phase and clock adjustment

Control by On-Screen Display (OSD)

  • Brightness (Backlight adjustment)
  • Contrast
  • Sharpness
  • Colour Temperature
  • Phase and Frequency
  • Horizontal and Vertical position
  • Auto Adjustments
  • LVDS Output Mapping National/JEIDA
  • LVDS Pixel Order Swapping Odd/Even
  • Set-up Temperature Fan ON

Control Modes

  • Seven push-buttons
  • Infrared (Optional)
  • One Serial RS232

Analog and Digital I/O

  • 1 Analog in 0-5V 10-KOhm
  • 1 TTL in 10-KOhm P.U.
  • 2 LVTTL out 25mA T.P.

Output Panel Signal

  • 18/24bit Single or Dual LVDS

Panel Power Supply

  • 3,3 – 5 – 12 VDC / 3A Max

Inverter Support

  • 12/24 VDC Power
  • Enable pin signal
  • Analog Dimmer adjust 0 – 3.3VDC or Digital PWM pin signal

Measurement

  • On board temperature or External NTC@10K-Ohm -55°C to 125°C
  • Ambient Light Dark to 10.000lux (Relative measure)

Fan Control

  • 1 line setup via OSD 12-24VDC 2°

Power requirements

  • 12 –24VDC Max 2,5W Only VIN6038 Control Board
