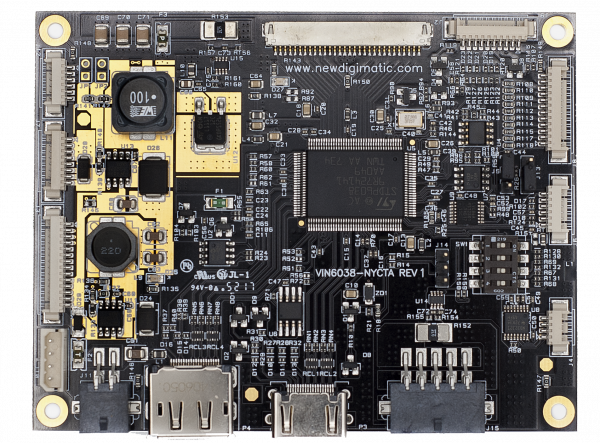

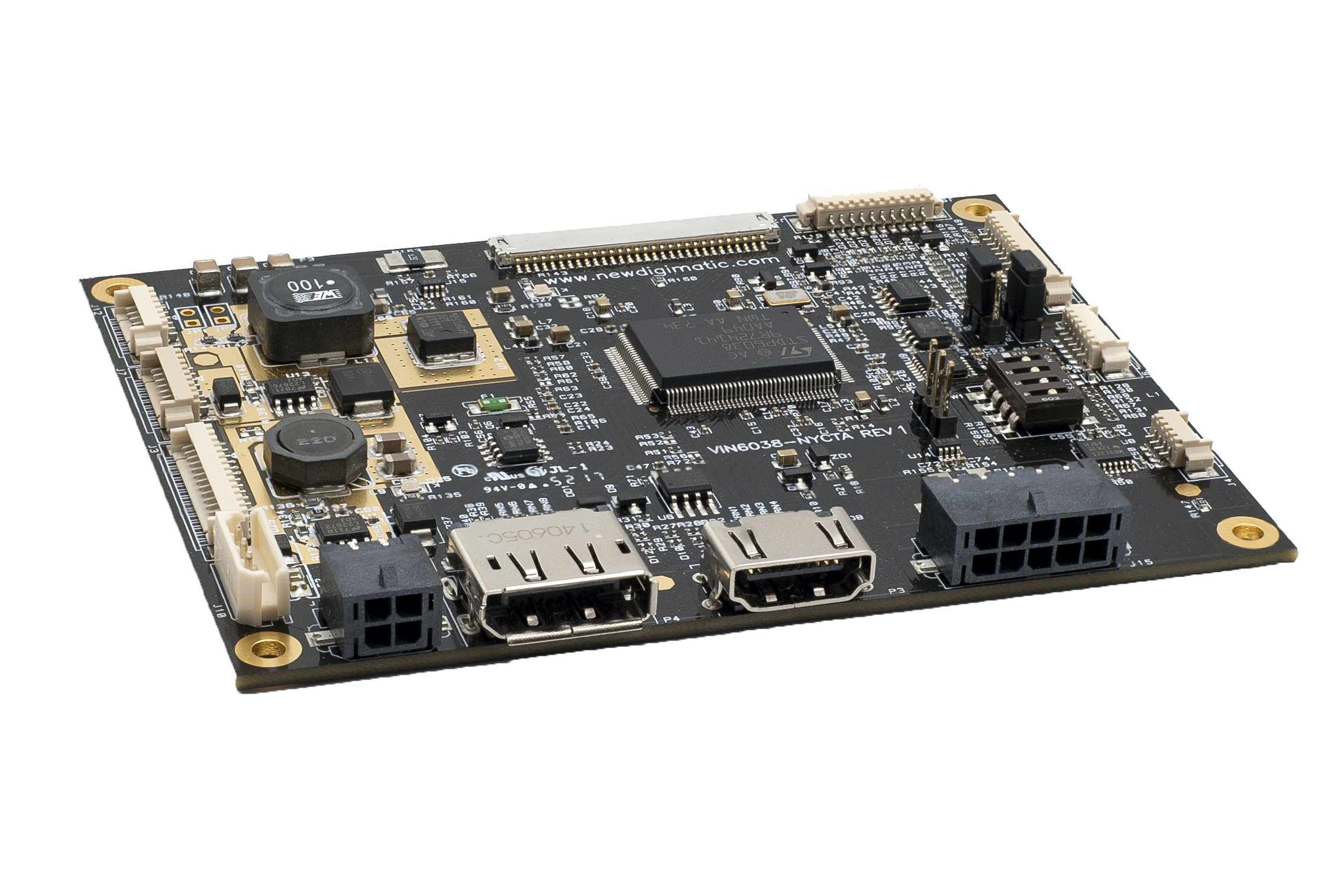

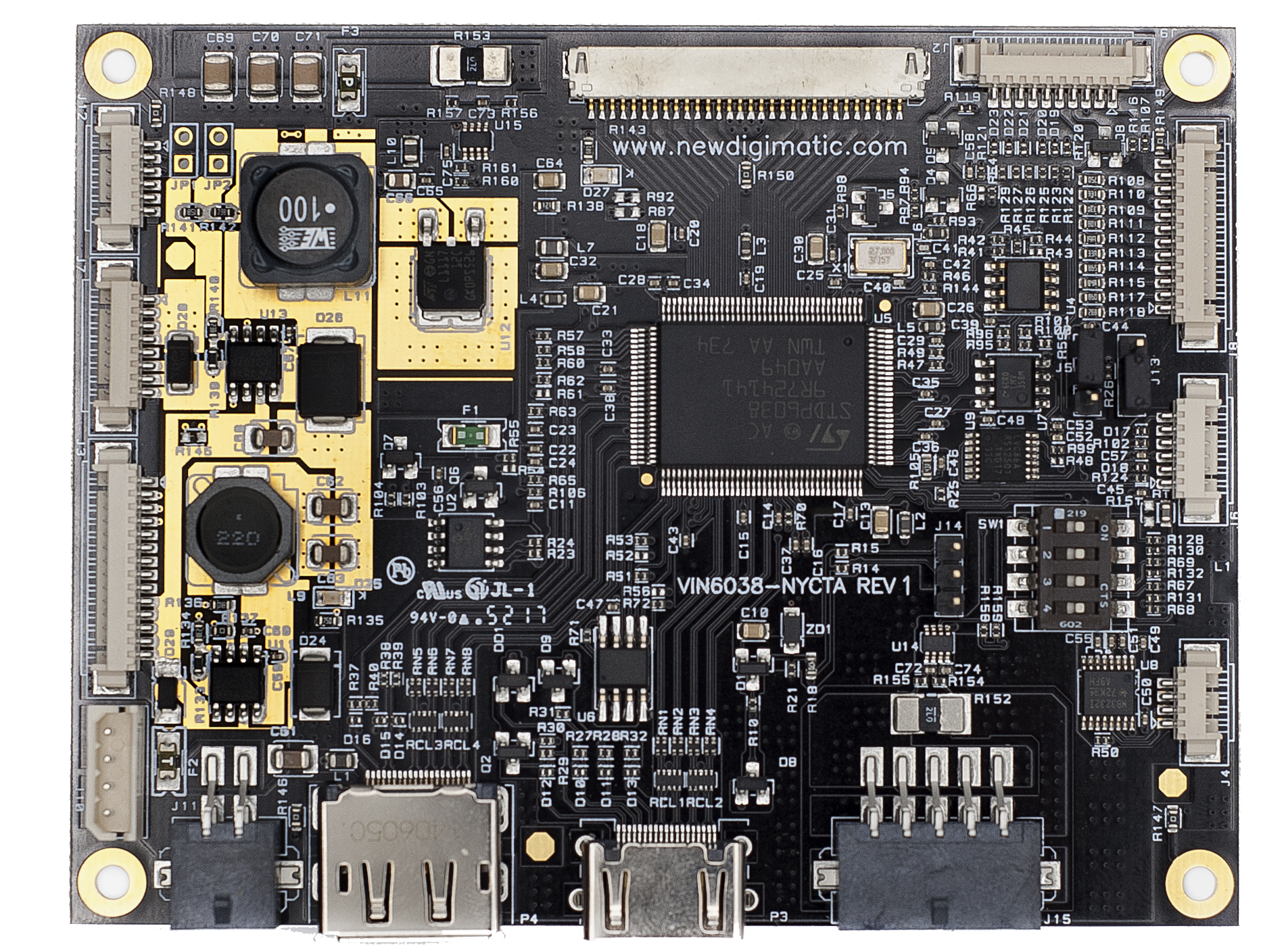

VIN6038 NYCTA

Descrizione

LCD controller altamente integrata che interfaccia gli ingressi video digitali HDMI e DisplayPort in praticamente qualsiasi formato a un display flat-panel.

La VIN6038-NYCTA è ottimizzata per monitor flat panel ad alte prestazioni ed è dotato di un avanzato processore di immagini con HDMI e DisplayPort interni.

Computer, da VGA a WUXGA (1920X1200), le immagini possono essere ridimensionate per adattarsi a un dispositivo di visualizzazione target con qualsiasi risoluzione, fino a WUXGA.

Circuito di ottimizzazione permette di creare immagini nitide e chiare, centrate sullo schermo, senza l’intervento dell’utente.

La VIN6038-NYCTA include un sensore di luce per il controllo automatico della retroilluminazione, un sensore di temperatura per il controllo programmabile della ventola e un allarme di difettosità sulla retroilluminazione, ha capacità innovative di autodiagnosi con possibilità di comunicare il suo stato tramite RS232.

L’utilizzo del VIN6038-NYCTA aumenta l’affidabilità del monitor e riduce drasticamente i tempi di fermo macchina.

Gli ingressi HDMI e DisplayPort sono compatibili con HDCP (High-bandwidth Digital Content Protection).

Specifiche Tecniche

Chip Set

  • STDP6038

Panel Connectivity

  • All LCD TFT Panels up to 1920X1200 – 4 :3 and 16:9

Graphic Digital (HDMI) Interface

  • 1 HMDI Standard Connector
  • HMDI 1.3 compliant Rx
  • Supports resolutions up to 1080p/WUXGA 1920X1200@60Hz
  • Deep color and wide gamut support: 12-bit HDMI input at YCC 4:4:4
  • Backwards compatible with DVI
  • Supports integrated HDCP

Graphic Digital (DisplayPort) Interface

  • 1 DisplayPort Standard Connector
  • 4-lane DisplayPort 1.1a compliant Rx
  • One auxiliary channel
  • Supports integrated HDCP

Control by On-Screen Display (OSD)

  • Brightness (Backlight adjustment)
  • Contrast
  • Sharpness
  • Colour Temperature
  • Audio Control (External Audio Amplifier)
  • LVDS Output Mapping National/JEIDA
  • LVDS Pixel Order Swapping Odd/Even
  • Set-up Temperature Fan ON
  • Auto Backlight ON/OFF

2.6 Control Modes

  • Seven push-buttons
  • Infrared (Optional)
  • One Serial RS232

Analog and Digital I/O

  • 1 Analog in 0-5V 10-KOhm
  • 1 TTL in 10-KOhm P.U.
  • 2 LVTTL out 25mA T.P.

Output Panel Signal

  • 18/24bit Single or Dual LVDS

Panel Power Supply

  • 3,3 – 5 – 12 VDC / 3A Max

Inverter Support

  • 12/24 VDC Power
  • Enable pin signal
  • Analog Dimmer adjust 0 – 3.3VDC or Digital PWM pin signal

Measurement

  • Inverter Current 0-15 ADC Max
  • Inverter Voltage 0-26 VDC Max
  • Panel Current 0-3 ADC Max
  • Panel Voltage 0-12 VDC Max
  • On board temperature -40°C to 85°C
  • Ambient Light Dark to 10.000 Lux (Relative measure)

Fan Control

  • 1 line setup via OSD 12-24VDC 2°

Power requirements

  • 12 –24VDC Max 2,5W Only VIN6038-NYCTA Control Board
